instalasi dan konfiguarasi cacti pada ubuntu

instalasi dan konfigurasi CACTI pada ubuntu

       Cacti adalah salah satu aplikasi open source yang merupakan solusi  pembuatan grafik network yang lengkap yang didesign untuk memanfaatkan kemampuan fungsi RRDTool sebagai  peyimpanan data dan pembuatan grafik. Cacti menyediakan pengumpulan data yang cepat, pola grafik advanced, metoda perolehan multiple data, dan fitur pengelolaan user. Semuanya dikemas secara intuitif, sebuah interface yang mudah digunakan  mudah dipahami untuk local area network hingga network yang kompleks dengan ratusan device. Dengan menggunakan cacti kita dapat memonitor trafik yang mengalir pada sebuah server dan Cacti juga merupakan frontend dari RRDTool yang menyimpan informasi kedalam database !MySQL dan membuat graph berdasarkan informasi tersebut. Proses pengambilan data (lewat SNMP maupun skrip) sampai kepada pembuatan gambar (graph) dilakukan menggunakan bahasa pemrograman PHP.

Tool cor cacti

       Sebelum melakukan konfigurasi cacti kita memerlukan aplikasi penunjang agar aplikasi ini bisa berjalan dengan baik  :

1.  PHP 5

2.  Apache 2

3.  Net- SNMP

4.  RRDTool

5.  MySQL

6.  Php-Mysql

7.  Mysql-Server

        Cara kerja:

Masuk terminal

>>sudo su

Masukkan password

>>***

Menginstal CACTI

>>apt-get instalasi cacti

      Saat penginstallan cacti selesai maka akan muncul pemilihan webserver pilih apache2.

Melakukan pemilihan pada jendela configuring cacti, dan pilih Yes

Selanjutnya masukkan Password untuk database administrator.

Setelah penginstallan selesai, maka anda harus melakukan penginstallan juga didalam web browser dengan perintah.

>>localhost/cacti/install

Maka akan menampilkan  seperti berikut ini kemudian pilih next hingga penginstalan selesai.

Setelah anda memilih finish, anda diminta memasukan username dan password default.

>>Username : admin

>>Password : admin

Kemudian akan diminta memasukan password baru, silahkan memasukan password sesuai keinginan anda.

>>****

Setelah login berhasil, akan muncul gambar seperti di bawah ini klik create device dan klik add.

Description >> Isikan nama device yang akan dimonitoring.

Hostname >> Isikan IP Address dari device yang akan dimonitoring.

Host Template >> Pilih Local Linux Machine atau ucd/net SNMP Host jika device yang akan dimonitoring PC biasa seperti windows client.

SNMP Version >> Pilih sesuai versi SNMP yang di setup di device Gateway, dalam hal ini version

SNMP Communitiy >> umumnya pakai public tapi jika memang di set lain, tinggal menyesuaikan.

description >> localhost

hostname >> 127.0.0.1

host template >> local linux machine

download service description >> SNMP

ping timeout value >> 400

ping retry count >> 1

SNMP version >> version 1

SNMP community >> public

SNMP port >> 161

SNMP timeout >> lamanya waktu yang di butuhkan

data query >> SNMP-interface statistic

re-indext method >> update gues becwards

kemudian klik add

Akan muncul seperti gambar di bawah ini, klik continue.

>>Klik data source pada menu cacti disamping kiri, dan centang yang diperlukan terus pilih enable,       dan klik <go>.

>>Setelah itu klik device dan centang yang akan di monitoring dan pilih <Place On a Tree>, dan kilik      <go>.

       Setelah itu klik <graph> , tunggu beberapa saat untuk munculnya grafik karena memerlukan waktu untuk query data ke device localhost dan disini saya mengatur hanya memonitoring selama 30meit saja. berikut tampilan grafik nya:

Pada hasil praktikum yang didapat bisa membuat grafik dan mengumpulkannya dengan database MySQL atau bisa melihat pemakaian internet dikampus Politeknik Caltex Riau. Monitoring ini berfungsi agar kita dapat mengetahui Trafik yang sedang berlangsung pada komputer user ke jaringan internet PCR.

voip server

CARA MEMBUAT SERVER VOIP PADA UBUNTU

Voice over Internet Protocol (juga disebut VoIP, IP Telephony, Internet telephony atau Digital Phone) adalah teknologi yang memungkinkan percakapan suara jarak jauh melalui media internet. Data suara diubah menjadi kode digital dan dialirkan melalui jaringan yang mengirimkan paket-paket data, dan bukan lewat sirkuit analog telepon biasa. Definisi VoIP adalah suara yang dikirim melalui protokol internet (IP). Salah satu aplikasi VoIP yang tersedia adalah Skype. Skype adalah ''software'' aplikasi komunikasi suara berbasis IP melalui internet antara sesama pengguna Skype. Pada saat menggunakan Skype maka pengguna Skype yang sedang online akan mencari pengguna Skype lainnya lalu mulai membangun jaringan untuk menemukan pengguna-pengguna lainnya. Skype memiliki berbagai macam fitur yang dapat memudahkan penggunanya. Skype juga dilengkapi dengan SkypeOut dan SkypeIn yang memungkinkan pengguna Skype untuk berhubungan dengan pengguna telepon konvensional dan telepon genggam.

Pada praktikum ini dengan menggunakan sofrware  X-Lite. X-Lite adalah sebuah aplikasi opensource pendukung VoIP yang menggunakan teknologi SIP(Session Initiation Protocol). X-Lite di kembangkan pertama sekali oleh CounterPath.  ada 2 release yang telah dikeluarkan untuk aplikasi ini yang mempunyai perbedaan feature. X-Lite 2.0 digunakan untuk Macintosh dan Linux yang menggunakan X-Pro code base dan X-Lite 3.0 untuk windows yang menggunakan eveBeam code base. X-lite 2.0 hanya untuk suara saja sedangkan X-Lite 3.0 sudah memiliki feature suara, video dan instant messaging atau media untuk chatting.

* Instalasi  Asterisk
   dengan perintah
     sudo apt-get install asterisk



 *sudo apt-get insta Konfigurasi file asterisk
   dengan perintah:
    gedit /etc/asterisk/sip.confl asterisk

* Konfigurasi extension.conf, ketikan perintah pada terminal

    gedit /etc/asterisk/extensions.conf

  *Lakukan restart asterisk nya

    /etc/init.d/asterisk restart

mencoba untu menghubungi dengan memasukan nomor ekstensi yang telah di setting. Gambar berikut menandakan telah berhasilnya percobaan yang telah dilakukan.

Pratikum 4 :Konfigurasi FTP

File Transfer Protocol (FTP) adalah suatu protokol yang berfungsi untuk tukar-menukar file dalam suatu network yang menggunakan koneksi TCP dengan port 21. Dua hal yang penting dalam FTP adalah FTP Server dan FTP Client.

            FTP server adalah suatu server yang menjalankan software yang berfungsi untuk memberikan layanan tukar menukar file dimana server tersebut selalu siap memberikan layanan FTP apabila mendapat permintaan (request) dari FTP client.

              FTP client adalah computer yang merequest koneksi ke FTP server untuk tujuan tukar menukar file. Setelah terhubung dengan FTP server, maka client dapat men-download, meng-upload, me-rename, men-delete, dll sesuai dengan permission yang diberikan oleh FTP server.

Tujuan dari FTP server adalah sebagai berikut :

·         Sharing data

·         Menyediakan indirect atau implicit remote computer

·         Menyediakan tempat penyimpanan bagi user

·         Menyediakan transfer data yang reliable dan efisien

Saat proses transfer data melalui internet, 4 representasi data dapat digunakan, yaitu:

·         Mode image/image mode (binary mode): mesin pengirim mengirim setiap data per byte dan penerima menyimpan bytestream saat menerimanya. Mode ini direkomendasikan untuk semua implementasi FTP.

·         Mode EBCDIC: mode ini mirip seperti mode ASCII, hanya proses pengiriman dan penerimaan data menggunakan EBDIC character set.

·         Mode lokal/local mode: memungkinkan dua komputer dengan setup yang identik untuk saling mengirim data, tanpa perlu konversi data ke ASCII.

Proses transfer data pada FTP bisa dilakukan dengan 3 mode, yaitu:

·         Mode stream: data dikirim secara terus menerus, FTP tidak melakukan proses apapun namun semua proses diserahkan pada komunikasi TCP. Dalam mode ini, tidak dibutuhkan indikator tanda akhir file, kecuali data dibagi ke dalam suatu records.

·         Mode block: FTP membagi data menjadi beberapa block (block header, byte count, dan data field) setelah itu data dikirim melalui TCP.

·         Mode compressed: data dikompres menggunakan satu algoritma (biasanya Run-length encoding).



berikut langkah - langkah membuat FTP :

1.kita akan menginstall proftd dengan mengetikkan : apt-get install proftpd

 disini kita akan memilih "standalone" lalu kita enter

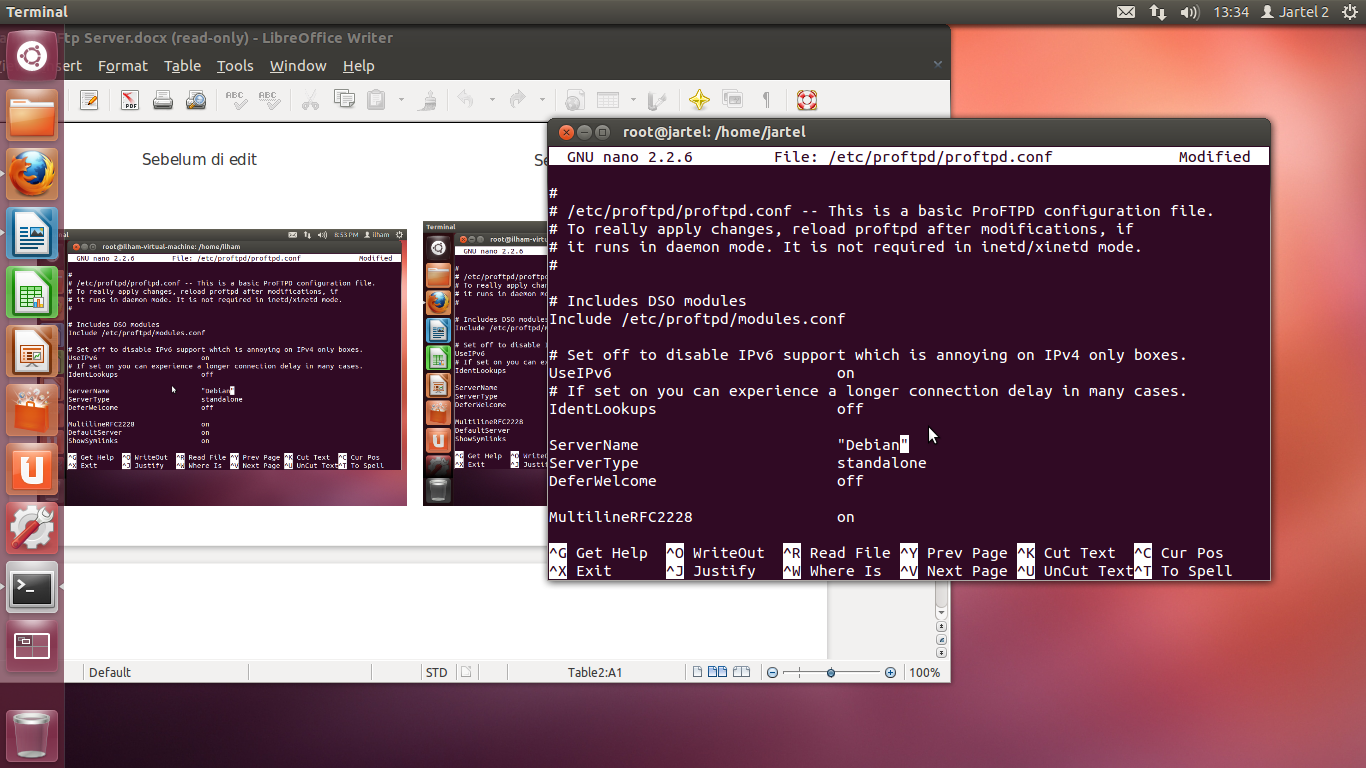

2.selanjutnya kita akan mensetting ftp dengan mengetikkan /etc/proftpd/proftpd.conf . ikuti gambar dibawah ini

3.setelah itu kita akan merestart configurasi FTP kita tadi dengan mengetikkan /etc/initd.d/proftpd restart . setelah itu kita akan membuka salah satu browser pada pc kita , dan kita masukkan kode ip address kita seperti contoh pada gambar dibawah ini , saya menggunakan ip address 172.16.30.10

4.setelah kita memasukkan username dan password akun pada pc kita ,maka akan mucul tampilan hasil konfigurasi FTP kita tadi seperti pada gambar dibawah ini . kita juga dapat menggunakan perintah localhost untuk menampilkannya



sekian dari hasil pratikum saya , mohon maaf bilad ada kesalahan penulisan . terimakasih :)

SETTING DNS SERVER

 SETTING DNS SERVER

 DNS (Domain Name System) adalah Distribute Database System yang digunakan untuk mencarian name resolution menggunakan TCP/IP. DNS merupakan sebuah aplikasi service yang biasa digunakan di internet seperti web browser yang menerjemahkan sebuah domain ke IP address Selain digunakan di Internet DNS juga dapat di implementasikan ke private network atau intranet.

Saya membuat DNS server dari sistem operasi ubuntu 12.04. menggunakan aplikasi apache2 untuk web server dan bind9 untuk mengganti alamat IP menjadi nama atau domain name systemnya.

masuk ke super user melalui terminal, dengan cara yang telah di jelaskan pada postingan sebelumnya yaitu " sudo su ". mengetikkan "#nano /et/bind/named.local" yang berfungsi untuk setting nama dan IP.

#cp /etc/bind/db.local /etc/bind/db.dns

#pico /etc/bind/db.dns

#cp /etc/bind/db.127 /etc/bind/bd.rvdns

#pico /etc/bind/db.rvdns

#pico /etc/resolv.conf

#named-checkconf -z

mencheck dengan wab

ubuntu dasar

UBUNTU

Ubuntu merupakan salah satu distribusi Linux yang berbasis Debian dan didistribusikan sebagai perangkat lunak bebas. Nama Ubuntu berasal dari filosofi dari Afrika Selatan yang berarti "kemanusiaan kepada sesama". Ubuntu dirancang untuk kepentingan penggunaan pribadi, namun versi server Ubuntu juga tersedia, dan telah dipakai secara luas.Proyek Ubuntu resmi disponsori oleh Canonical Ltd. yang merupakan sebuah perusahaan yang dimiliki oleh pengusaha Afrika Selatan Mark Shuttleworth. Tujuan dari distribusi Linux Ubuntu adalah membawa semangat yang terkandung di dalam filosofi Ubuntu ke dalam dunia perangkat lunak. Ubuntu adalah sistem operasi lengkap berbasis Linux, tersedia secara bebas, dan mempunyai dukungan baik yang berasal dari komunitas maupun tenaga ahli profesional.

ubuntu.01

Sejarah ubuntu

Ubuntu adalah salah satu proyek andalan Debian. Sasaran awal Ubuntu adalah menciptakan sistem operasi desktop Linux yang mudah dipakai. Ubuntu dijadwalkan dirilis setiap 6 bulan sehingga sistem Ubuntu dapat terus diperbarui.Ubuntu pertama kali dirilis pada 20 Oktober 2004. Semenjak itu, Canonical telah merilis versi Ubuntu yang baru setiap 6 bulan sekali. Setiap rilis didukung selama 18 bulan untuk pembaruan sistem, keamanan, dan kesalahan. Setiap 2 tahun sekali (versi xx.04 dengan x angka genap) akan mendapatkan Long Term Support (LTS) selama 3 tahun untuk desktop dan 5 tahun untuk edisi server. Namun Ubuntu 12.04 yang akan dirilis April 2012 akan mendapatkan pembaruan sistem selama 5 tahun. Perpanjangan dukungan ini bertujuan untuk mengakomodasi bisnis dan pengguna IT yang bekerja pada siklus panjang dan pertimbangan biaya yang mahal untuk memperbarui sistem.

Paket-paket software Ubuntu berasal dari paket tidak stabil Debian; Ubuntu memakai format paket dan manajemen paket Debian (APT dan Synaptic). Paket Debian dan Ubuntu seringkali tidak cocok. Paket Debian sering kali perlu dibuat ulang dari source agar dapat dipakai di Ubuntu, begitu juga sebaliknya. Ubuntu bekerja sama dengan Debian untuk berusaha agar perubaha-perubahan sistem Ubuntu mengarah kembali ke Debian, namun hal ini hampir tak terlaksana. Penemu Debian, Ian Murdock, pernah berkata bahwa paket Ubuntu berpotensi mengarah terlalu jauh dari Debian. Sebelum setiap rilis Ubuntu, paket-paket diambil dari paket tidak stabil Debian dan digabung dengan modifikasi Ubuntu. Sebulan sebelum perilisan, pengambilan paket dihentikan dan kerja selanjutnya adalah memastikan paket-paket yang sudah diambil bekerja dengan baik.

dektop ubuntu.

Ubuntu sekarang dibiayai oleh Canonical Ltd. Pada 8 Juli 2005 Mark Shuttleworth mendirikan pendirian Ubuntu Foundation dan memberikan pendanaan awal sebesar US$10 juta. Tujuan dari pendirian yayasan ini adalah untuk memastikan pengembangan dan dukungan semua versi Ubuntu dapat terus berjalan.

Pada 31 Oktober 2011, Mark Shuttleworth mengumumkan bahwa Ubuntu 14.04 akan mendukung smartphone, tablet, dan smart TV. Dan desain-desainnya pun sudah mulai dirancang.

Terminal

1. sudo su

Perintah dasar sudo su (super user) ini digunakan untuk login sebagai root pengguna tertinggi, dapat dilihat pada gambar di bawah ini user harus menginput password terlebih dahulu. kita dapat setting semua file yang ada pada pc tersebut dengan terminal ini.

2. ls

ls berfungsi untuk melihat apa saja yang ada dalam folder tersebut. Perintah ls disini yaitu (List) berarti lihat direktori dalam warna berbeda dengan teks berformat penuh.

3. mkdir

 mkdir (Make Directory) befungsi membuat sebuah direktori. misal membuat folder baru dengan cara (mkdir "nama folder"), untuk membuat file baru dan langsung menambahkan text didalamnya dengan cara (echo "text" > "nama file".txt), dan bisa juga membuat file baru tanpa ada isinya dengan cara (gedit "nama file".txt), seperti berikut :

4. rmdir

rmdir berfungsi untuk menghapus file dengan cara (rmdir "nama foldel").

konfigurasi ip pada ubuntu dengan cara mengetikkan ipconfig.

RTT

Trafik dengan Parameter Round Trip Time (RTT)

Pendahuluan

 Monitoring jaringan merupakan salah satu bagian dalam manajemen jaringan dimana monitoring berfungsi untuk mengevaluasi performa dan untuk melihat efisiensi dan stabilitas operasional. Analisa dan monitoring trafik diperlukan untuk meningkatkan kualitas layanan jaringan dengan penggunaan analisa statistik untuk memperoleh karakteristik trafik. Statistik ini menggambarkan tentang kualitas layanan dan trafik jaringan. Karena adanya keragaman kebutuhan bandwidth oleh trafik yang dihasilkan dari aplikasi berbeda.

Pada percobaan ini monitoring trafik jaringan menggunakan PING (Packet Internet Gopher) yang digunakan untuk menguji kemampuan sebuah host berkomunikasi atau mengirim data ke luar (www.mangaku.com). Perintah dari ping ini akan nenunjukkan jumlah data yang hilang sewaktu berkomunikasi dan time to live (TTL). Dan juga kita melihat  Round Trip Time (RTT), yaitu waktu yang diperlukan oleh suatu sinyal atau paket data untuk berjalan dari sumber ke tujuan dan kembali lagi ke sumber. Waktu yang sedikit berarti trafik bagus sedangkan jika RTT nya besar berarti trafik tidak bagus.

Dengan menggunakan data yang didapat dari ping kemudian dicari nilai PDF (Probability Density Function) yang menyatakan nilai kemungkinan dari setiap kejadian dan nilai CDF (Cumulative Density Function) yang menjumlahkan nilai kemungkinan sampai suatu kejadian tertentu, setelah itu dari hasilnya maka akan didapat informasi mengenai kinerja dari jaringan dan tentang prediksi yang berhubungan dengan kinerja jaringan tersebut. Percobaan ini dilakukan tes ping kesalah satu situs komik dan film cartoon yang servernya www.mangaku.com

Langkah pengujian

1. Membuka  command prompt di "run".

2. mengetikkan "ping www.mangak

u.com -n 12 -l 8 -i 255 >8.txt"seperti gambar berikut:

hasil data kecepata yang di request akan tersimpan di local disk C:/user/ahmad.hsb dalam notped. "www.mangaku.com" artinya perintah ping ke website,"-n15" saya melakukan 15 pengambilan data atau iterasi, "-l 8 ukuran paket icmp yang dipakai 8byte, "-i 225" time to live/TTL, ">8.txt" data tersebut di simpan pada notepad file tersebut di “local disk C: users/ahmad.hsb/8.txt”.



Dapat dilihat bahwa reply data paket terjadi 15 data dalam satu paket, terjadi loss 1 data menyebabkan data yang diterima adalah 14 data, kecepatan data terkecil adalah 72ms, data kecepatan maksimum adalah 244ms, dan rata-rata kecpatan adalah 117ms. saya mencoba request kecepatan data sebayak 12 kali dalam ukuran paket yang berbeda dan menghasilkan data sebagai berikut:

hasil percobaan dalam bentuk grafik

Kesimpulan

1. Terjadinya loss disebabkan koneksi lambat atau tidak stabil.

2. Semakin besar ukuran paket data, maka semakin besar pula RTT nya jika kondisi trafik jaringan         sedang bagus dan stabil.

web server

server web atau peladen web dapat merujuk baik pada perangkat keras atau pun perangkat lunak yang menyediakan layanan akses kepada pengguna melalui protokol komunikasi HTTP atau HTTPS atas berkas-berkas yang terdapat pada suatu situs wab dalam layanan ke pengguna dengan menggunakan aplikasi tersentu.

penggunaan paling umum server wab adalah untuk menempatkan situs wab,namun pada prakteknya penggunaannya diperluas sebagai tempat penyimpanan data atau pun untuk menjalankan sejumlah aplikasi kelas bisnis.

fungsi utama sebuah web server adalah mentransfer berkas atas permintaan pengguna melalui protokol komunikasi yang telah ditentukan. disebabkan sebuah halaman wab dapat terdiri atas berkas teks, gambar, video, dan lainnya pemamfaatan web server web berfungsi pula

untuk membuktikan apakah apache yang kita install berjalan, dapat dilakukan dengan mengetikkan ip address pada alamat web. ip ini dapat dilihat dengan mengetikkan ifconfig pada terminal. pada gambar diatas terlihat ip komputer yang saya gunakan yaitu 172.16.30.10.
